前言：目前人口老齡化趨勢越來越明顯，發展智能裝備，打造自動化生產(chan) 線顯得尤為 重要。自動化生產(chan) 線采用機械手上下料，加工不需要人工，且控製精度高，能夠準確把握各設備的加工節奏，保障產(chan) 品品質，為 企業(ye) 降本增效。

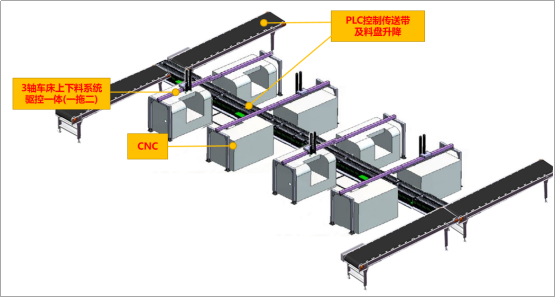

yl34511线路中心工控自動化機床加工車間解決 方案，通過驅控一體 電控箱控製機床上下料機械手及料盤，並與 控製傳 輸帶的PLC結合，打造出了一個(ge) 易部署、易維護、高可靠性，可24小時作業(ye) 的自動化取放料產(chan) 線。
方案介紹：
（1）數控機床
（2）一拖二的機床上下料機械手

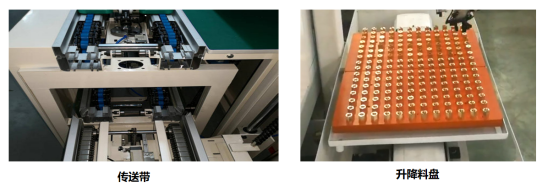

（3）升降料倉
（4）傳 輸帶

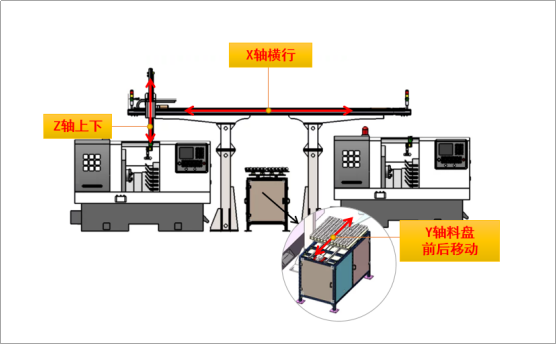

方案采用一拖二的架構，即一個(ge) 機械手負責兩 個(ge) 機床的取放料。對此，yl34511线路中心工控提供EC-L3三軸驅控一體 控製係統，其中X伺服軸控製機械臂左右橫行，Z伺服軸控製機械臂上下運動，Y伺服軸則控製料盤的前後移動。

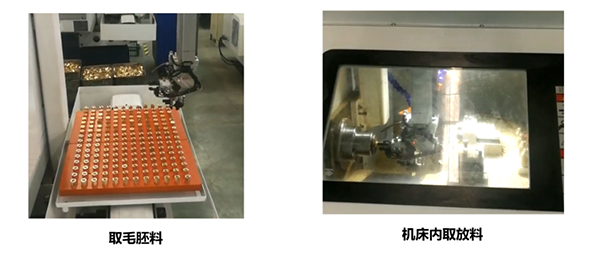

毛坯料盤上料——機械手在料盤取原料——原料二次定位——機械手左（右）待機——進左（右）機床取成品——機械手放原料——機械手在料盤放成品——料盤下料（成品放滿）依次循環。
作用：每個料倉底部安裝伺服電機1套，可帶動料盤前後移動，將料盤送到固定的機床機械臂可以抓取的地方，並將完成加工的工件料盤用傳送帶運走。
作用：機械手控製係統根據數控車床的加工節拍，裝夾時間等因素，將毛坯從料盤取出裝夾在車床主軸夾具上並將完成工件送至點陣料倉空位。

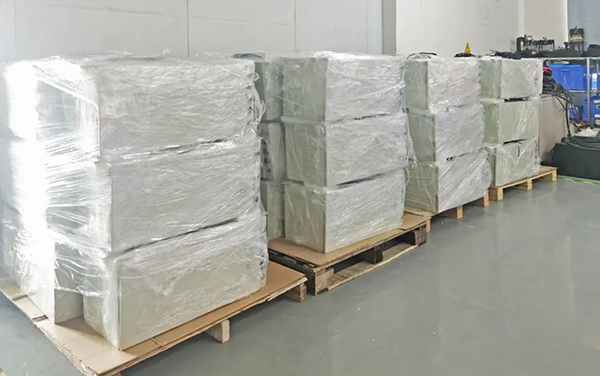

針對客戶的需求，yl34511线路中心工控推出了高度集成的驅控一體 控製電控箱，將3軸車床驅控一體 控製係統、濾波器、開關(guan) 電源、接觸器、漏電保護器、10路繼電器板等各部件整合在一個(ge) 防水電櫃中，極大地減少了客戶現場接線工作量，快速完成部署工作。
驅控一體 控製電控箱優(you) 點：
1、具備濾波，漏電流、過流保護功能；
2、采用雙電源，控製信號和IO信號隔離供電；
3、交流端子排、直流端子排分隔；
4、特製彎頭出線，防油汙倒灌；
5、多路隔離繼電器板，滿足大量IO點數應用。

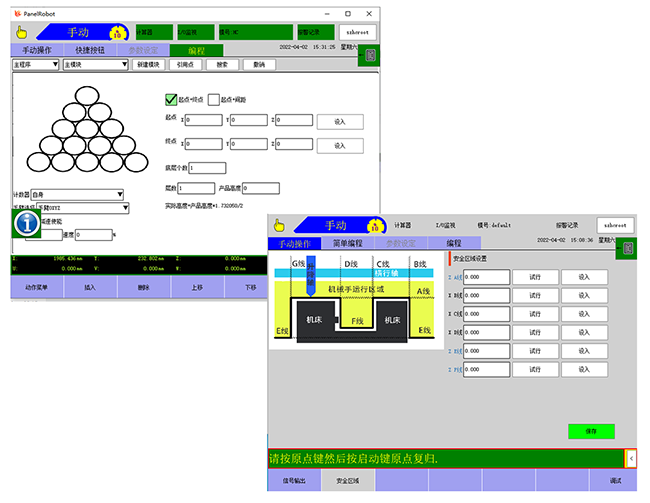

機械手控製係統功能亮點：
1、一個(ge) 主程序十六個(ge) 子程序同時運行；
2、支持一拖一、一拖二、二拖二專 用安全區設置，預計算目標位置安全性，減少撞機概率；
3、支持Modbus TCP 、支持Modbus RTU，支持MQTT等通訊協議，方便與 CNC、Mes係統通訊；
4、支持三點料盤、四點料盤、金字塔堆疊等多種堆疊方式，可以適應各類物料的堆放方式。
