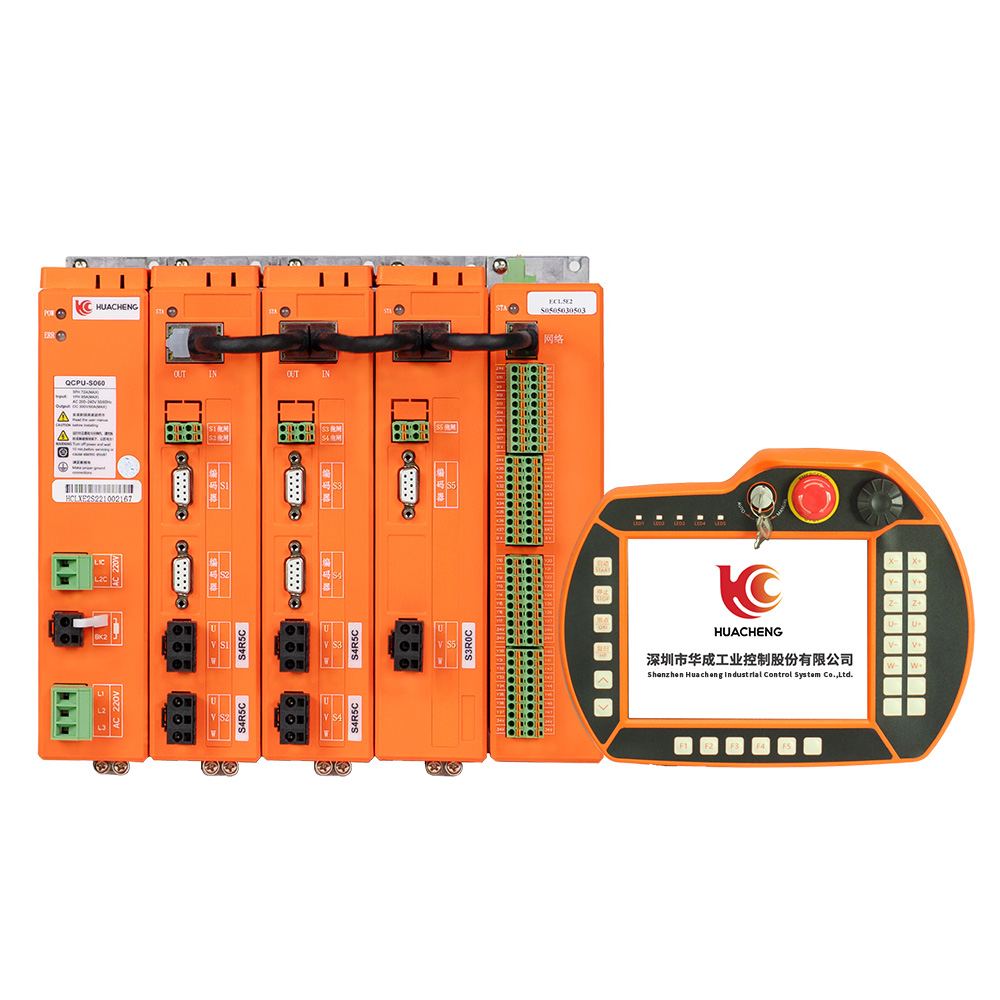

EC-L5五軸車床機械手控製係統

支持1-5軸；
專 利外觀結構，軸數靈活搭配；
手控支持調式伺服參數，並可監控伺服運行狀態；
支持增量和絕對值電機；
功率覆蓋100W-1800W；
總線式架構。

EC係列車床機械手控製係統是yl34511线路中心自研推出的驅控一體 化係統，適用機加工桁架機械手的通用運動控製係統，產(chan) 品支持32+32內(nei) 置IO，同時支持通過通信方式外擴IO、AD板等。

產(chan) 品特點

1.支持1-5軸；

2.專 利外觀結構，軸數靈活搭配；

3.手控支持調式伺服參數，並可監控伺服運行狀態；

4.支持增量和絕對值電機；

5.功率覆蓋100W-1800W；

6.總線式架構。

整機外觀接線說明：

注意：

1）用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

2）接線完成後手控器上出現的報警輕按用戶手冊(ce) “8.4 報警及其解決 方法”進行處理。

3）省略號處單元模塊相同，係統軸數可選擇2軸、3軸、4軸、5軸、6軸、7軸、8軸。端口連接方式相同。

主控尺寸圖：

安裝方式	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	M5	12mm	7.5kgf.cm

手控器尺寸圖：

單路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

雙路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

製動電阻尺寸圖：

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	C±1.0	D±1.0	E±0.5	F	G±1.0	0.1～20K
RXLG	200	165	147	30	60	5.6	45°	119	0.1～20K

產(chan) 品安全認證——CE認證報告

名稱
版本
類型
格式
日期
下載

EC-LX係列車床用戶使用手冊（中文版）V4.0
V4.0
說明書
2022/08/25
