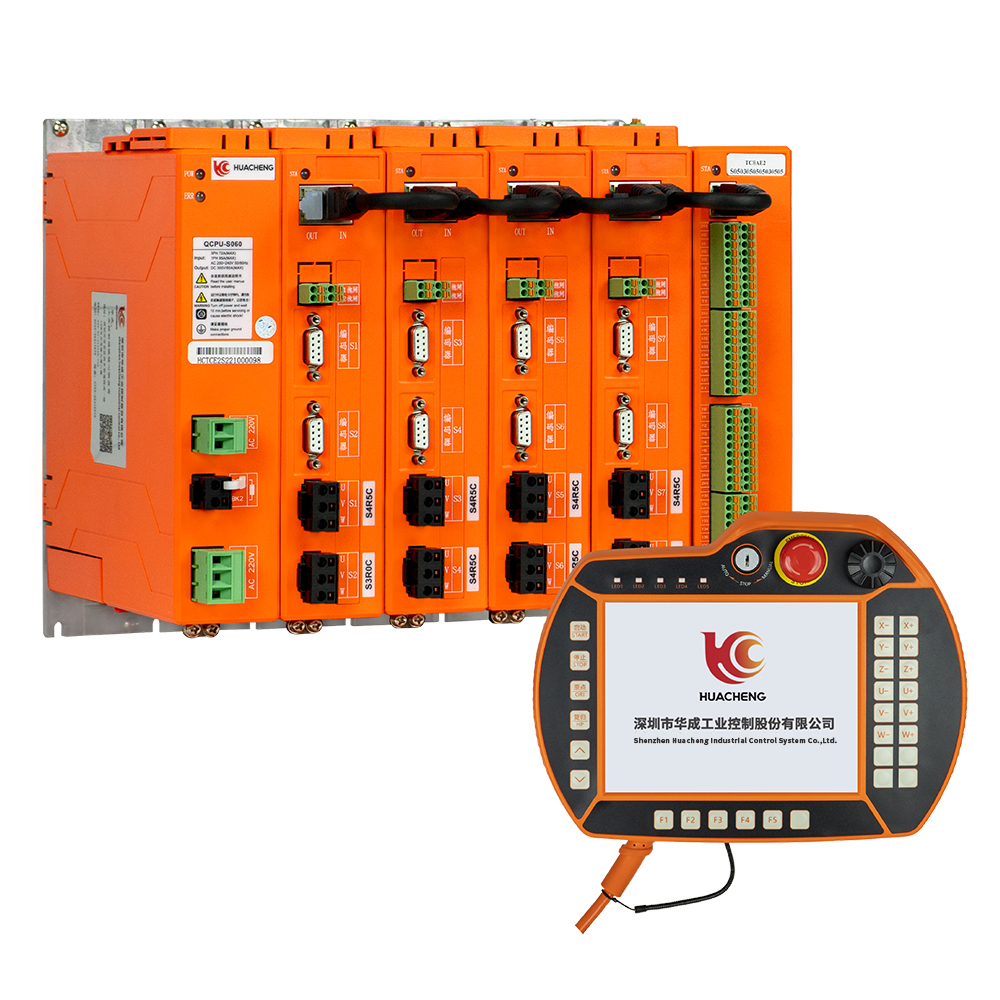

ECTC8八軸EtherCAT總線運動控製器

通用控製係統最大支持1-16軸控製，支持三軸空間直線、空間圓弧動作；
支持TCP遠程通訊協議、視覺通訊協議，支持modbus RTU、modbus TCP協議；
1個(ge) 主程序16個(ge) 子程序，支持16個(ge) 子程序並行，含有豐 富的動作和工藝指令，簡化編程工作；
擁有1路CAN口，滿足多設備交互功能；
支持示教器調試伺服，減少調試步驟；
支持外擴IO板，模擬量輸入輸出板；
支持編碼器跟隨；
七段速度軌跡規劃，伺服運動更平穩；
支持任意軸絕對值或增量電機，支持長原點和短原點。

yl34511线路中心工控自研EtherCAT總線運動控製器，集驅動與 運動控製一體 ，桁架機械手控製係統為 通用總線型機械手控製器，可滿足自由搭配多軸運動控製。

產(chan) 品特點

1、通用控製係統最大支持1-16軸控製，支持三軸空間直線、空間圓弧動作；

2、支持TCP遠程通訊協議、視覺通訊協議，支持modbus RTU、modbus TCP協議；

3、1個(ge) 主程序16個(ge) 子程序，支持16個(ge) 子程序並行，含有豐 富的動作和工藝指令，簡化編程工作；

4、擁有1路CAN口，滿足多設備交互功能；

5、支持示教器調試伺服，減少調試步驟；

6、支持外擴IO板，模擬量輸入輸出板；

7、支持編碼器跟隨；

8、七段速度軌跡規劃，伺服運動更平穩；

9、支持任意軸絕對值或增量電機，支持長原點和短原點。

注意：

1）用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

2）接線完成後手控器上出現的報警輕按用戶手冊(ce) “8.4 報警及其解決 方法”進行處理。

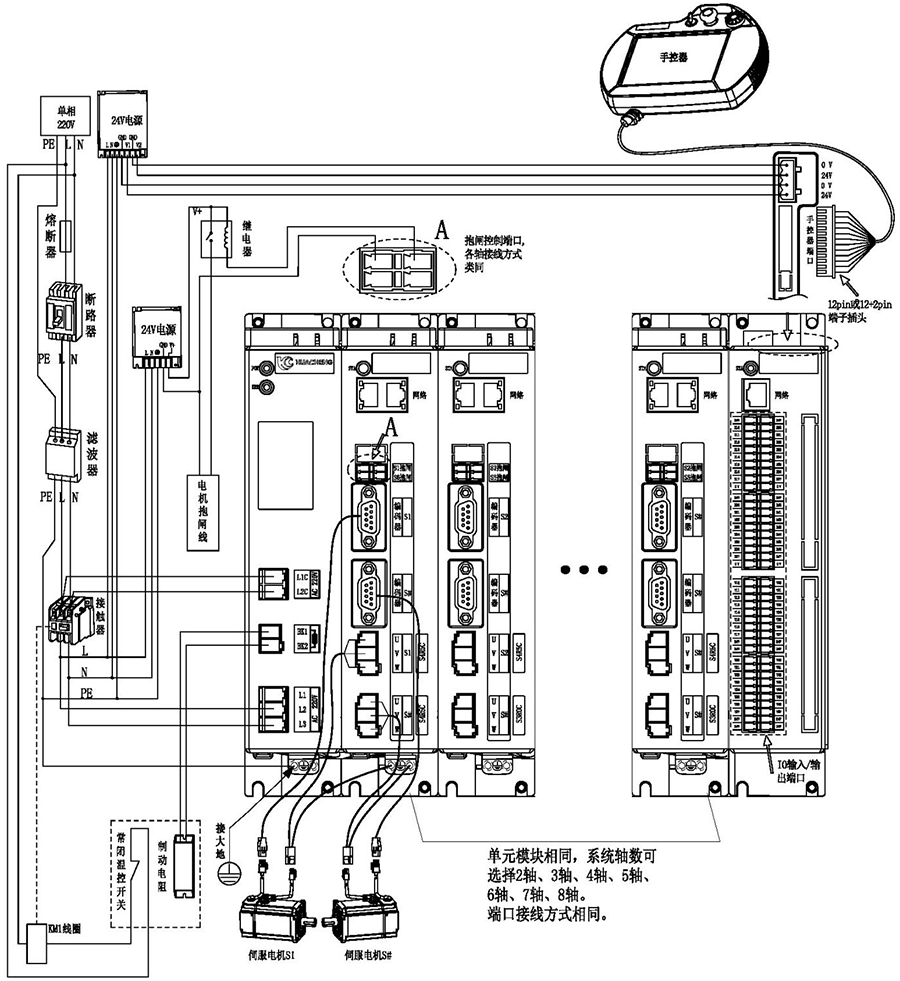

3）省略號處單元模塊相同，係統軸數可選擇2軸、3軸、4軸、5軸、6軸、7軸、8軸。端口連接方式相同。

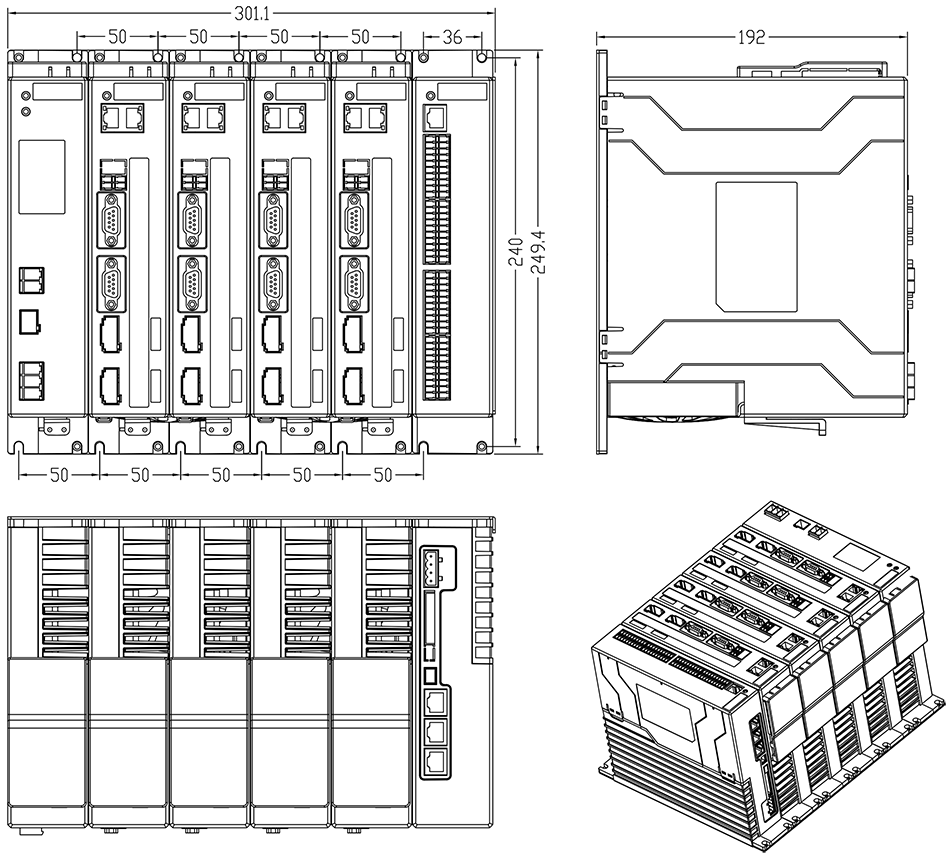

主控尺寸圖：

安裝方式	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	M5	12mm	7.5kgf.cm

手控器尺寸圖：

單路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

雙路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

製動電阻尺寸圖：

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	C±1.0	D±1.0	E±0.5	F	G±1.0	0.1～20K
RXLG	200	165	147	30	60	5.6	45°	119	0.1～20K

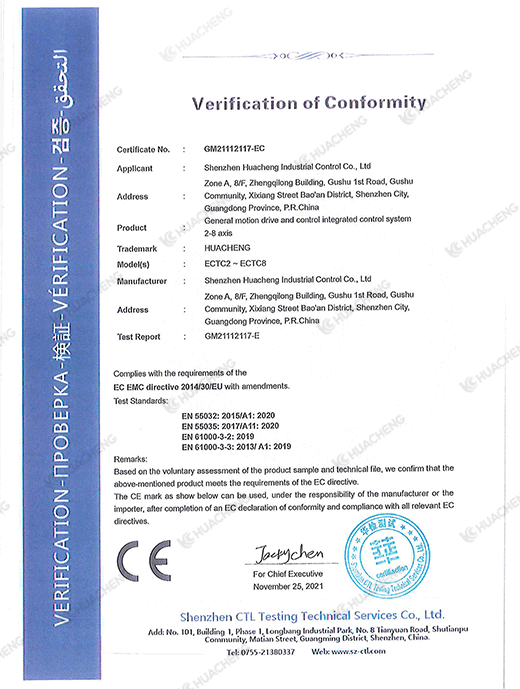

產(chan) 品安全認證——CE認證報告

名稱
版本
類型
格式
日期
下載

ECTC係列用戶使用說明書（英文版）V4.0
V4.0
說明書
2022/05/05

ECTC係列用戶使用說明書（中文版）V4.1
V4.1
說明書
2022/05/09
