總線伺服采用ARM處理器，它基於 Cortex?-R4F實時浮點內(nei) 核，主頻高達600MHz，電機控製采用FOC矢量控製算法；
模塊化靈活配置，客戶可自選功率（0.1-1.8kW），自由組合成一個 電源模塊總功率7.5kW任意軸數配置的伺服驅動器；
共直流母線，整機隻需要一個 製動電阻；
集成電機抱閘控製，100mA光MOS輸出，外接中轉繼電器控製，響應迅速，接線簡單；
安全關(guan) 聯控製，通過驅動器內(nei) 部總線實時交互各個 模塊，伺服軸之間的運行狀態，算法快速分析數據，通過安全保護算法保駕護航；
動態製動，在係統上下電過程中，高速運行斷電、異常報警、電機抱閘失效或電機無抱閘狀態下，可通過驅動器的動態製動保護運行各伺服軸，防止飛車、自由落體 等現象出現，給用戶提供多重專 業(ye) 保護；
伺服支持位置/速度/轉矩三閉環控製，電流環帶寬高於 2kHz，速度環帶寬高於 200Hz。

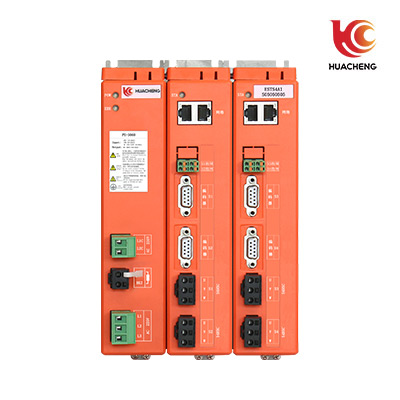

ESTS係列總線伺服控製係統采用直流共母線設計方案，提供單獨電源轉換模塊和單/雙軸逆變模塊設計，客戶可自選功率（0.1-1.8kW），高集成的結構設計大幅節省安裝空間，簡化現場配線；采用集中式能量泄放單元，提升泄放效率，降低能量損耗；支持工業(ye) 上廣泛使用的EtherCAT總線通信方式，各家主站控製器，如：倍福、三菱、納博特等。通信周期最短可達250us；支持17位/23位多摩川絕對值編碼器，滿足高精度應用場景。
產(chan) 品優(you) 勢
體 積小、接線少
相比傳 統單體 伺服，yl34511线路中心推出總線型驅動模塊集成度高、體 積小，采用集中電源模塊管理的多軸模塊化伺服，省去每個 伺服軸的動力電源線、輔助電源線、控製線束、製動電阻，大幅減輕現場布線的工作量，提高電氣櫃效率，節約安裝成本。
30%能耗節約
驅動模塊連接簡單，共直流母線電氣拓撲，將製動軸產(chan) 生的能量供給其它軸，提升電能利用效率。采用多軸共母線設計，有效降低多軸運行中的能耗；相對於 傳 統單體 伺服，可平均降低30%能耗。
250us通訊周期
EtherCAT是一種基於 工業(ye) 以太網技術、采用分步式時鍾同步的總線通訊方式，也是目前最主流的工業(ye) 實時總線通信技術：
1、傳 輸速度可達100Mbps（全雙工）；
2、通訊周期最短可達250us；
3、高精度分步式時鍾，精確同步（＜1us），內(nei) 部高速總線實時數據傳 輸，提升控製效率及整機同步精度；
4、支持標準DS402協議及yl34511线路中心自定義 EtherCAT協議（高可靠性）。
2kHz電流環帶寬
200Hz速度環帶寬，2kHz電流環帶寬，麵向高速、高精運動控製設計，極大縮短係統響應時間，提高設備性能及效率。
產(chan) 品特點
1、總線伺服采用ARM處理器，它基於 Cortex?-R4F實時浮點內(nei) 核，主頻高達600MHz，電機控製采用FOC矢量控製算法；
2、模塊化靈活配置，客戶可自選功率（0.1-1.8kW），自由組合成一個 電源模塊總功率7.5kW任意軸數配置的伺服驅動器；
3、共直流母線，整機隻需要一個 製動電阻；
4、集成電機抱閘控製，100mA光MOS輸出，外接中轉繼電器控製，響應迅速，接線簡單；
5、安全關(guan) 聯控製，通過驅動器內(nei) 部總線實時交互各個 模塊，伺服軸之間的運行狀態，算法快速分析數據，通過安全保護算法保駕護航；
6、動態製動，在係統上下電過程中，高速運行斷電、異常報警、電機抱閘失效或電機無抱閘狀態下，可通過驅動器的動態製動保護運行各伺服軸，防止飛車、自由落體 等現象出現，給用戶提供多重專 業(ye) 保護；
7、伺服支持位置/速度/轉矩三閉環控製，電流環帶寬高於 2kHz，速度環帶寬高於 200Hz。
應用範圍
工業(ye) 機器人行業(ye) （SCARA、4/6關(guan) 節機器人）、機械臂行業(ye) 、3C行業(ye) （研磨、雕刻、檢測等設備）、鋰電行業(ye) （卷繞設備、模切設備、疊片設備等）、木工行業(ye) （開料機、6麵鑽等）、包裝、繞線、半導體 、CNC等。
硬件參數 | |
CPU | ARM A8架構 1G主頻 |
內(nei) 存 | 256M |
硬盤 | 4G |
EhterCAT接口 | 1個 |
標準以太網接口 | 1個 |
CAN口 | 1個 |
RS485 | 2個 |
RS422 | 1個 可搭配yl34511线路中心工控專 用手持 |
數字量IO | 32路輸入，32路輸出 |
軟件參數 | |
EtherCAT通信 | 1. CiA402協議 或者根據具體 設備自定義 協議 2. 支持設備XML文件導入並進行通信數據關(guan) 聯 3. 桁架8軸:最小250us通信周期 4. 機器人8軸:最小1ms通信周期 5. 抖動時間 < 40us |
運動控製 | 1. 六關(guan) 節串聯機器人、SCARA、DELTA等20餘 種機器人結構，並可根據客戶需求定製開發 2. 提供二次開發庫 |
Modbus RTU | 主從 站支持 |
Modbus TCP | 主從 站支持 |
CANopen | 支持作為 管理節點 |
基於 JSON的TCP/IP通信協議 | 支持，可用於 與 視覺係統交換或者其他集成係統進行更靈活的數據交互 |
邏輯編程 | yl34511线路中心工控自定義 編程語言 |
