yl34511线路中心機器人控製係統三五軸控製器速度說明

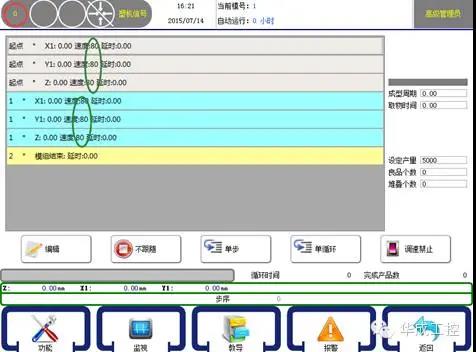

係統在全自動運行時，速度取決 於 紅色圈起來的全局速度和綠色圈起來的步驟速度。（均為 百分比）
1、實際運行速度=全局速度*步驟速度
實際運行速度為 100%時，發出的脈衝 為 500KHz。一般對應伺服轉速為 3000轉/分。
2、假設全局速度為 80，步驟速度為 80。則實際運行速度為 64%，即對應的脈衝 為 320KHz，對應的轉速為 1920轉/分。
3、功能-運行參數裏麵可以調節每個 軸的最高速度。
實際運行速度不能超過最高速度。
假設X軸的最高速度設為 50。假設全局速度為 80，X軸步驟速度為 80。
X軸實際運行速度為 64%，此數值大於 最高速度，則X軸仍然以最高速度50%運行。即對應脈衝 為 250KHz，對應的轉速為 1500轉/分。
模內(nei) 取物時間
全自動運行時，從 有開模完信號開始計時，直到執行到鎖模通這一步程序結束計時；即可關(guan) 模信號滅到亮之間的時間。
