SCARA機器人的安全區參數設置，機器人控製係統為 yl34511线路中心工控係列四軸水平關(guan) 節機器人係統，安全區參數的設置如下：

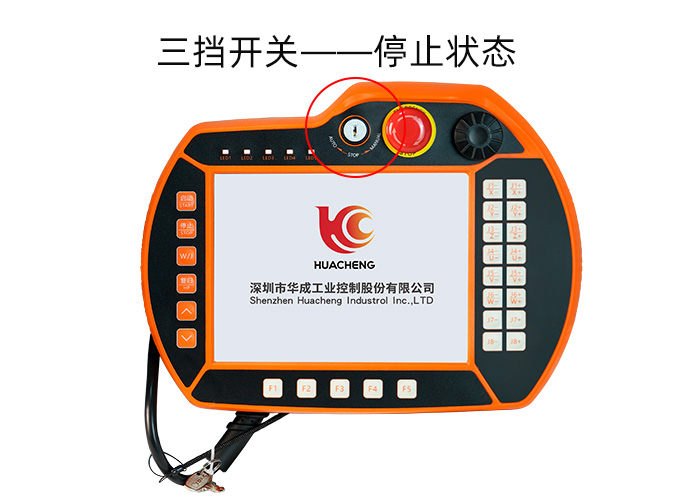

首先將機器人手控器（示教器）三擋開關(guan) 切換至停止?fàn)顟B(tài)下，如圖：

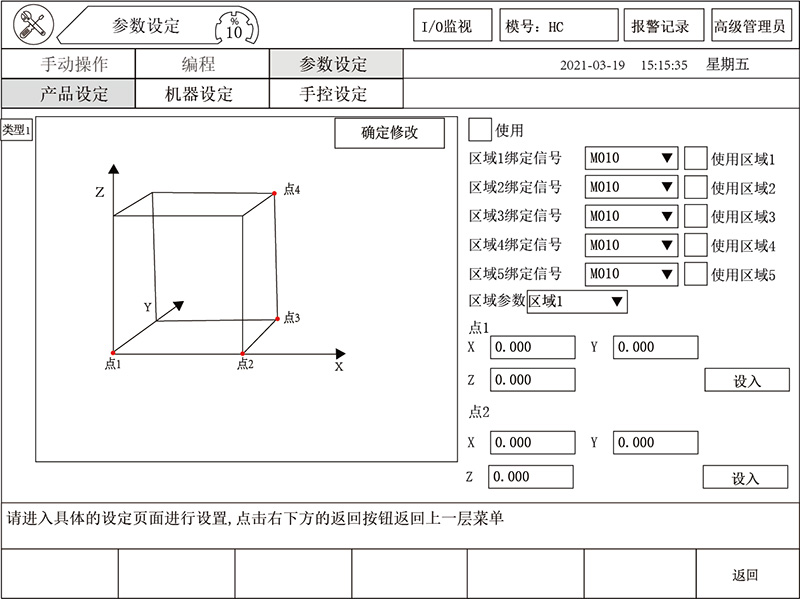

點擊“安全區參數”進入如下界麵：
在此界麵下可最多設置5個(ge) 非安全區域。
備注：立方體 內(nei) 區域表示非安全區。

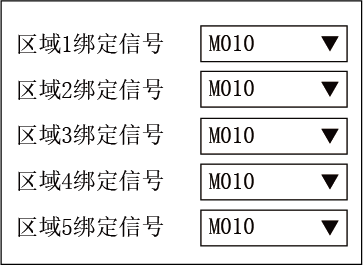

區域綁定信號：此“區域1綁定信號 M010”選項框中的信號代表機械手進入所規劃的區域時，輸入點有信號，而機械手退出所規劃的區域時，輸入點無信號。
使用操作流程：
1、設置區域綁定信號點。
2、勾選使用的區域。

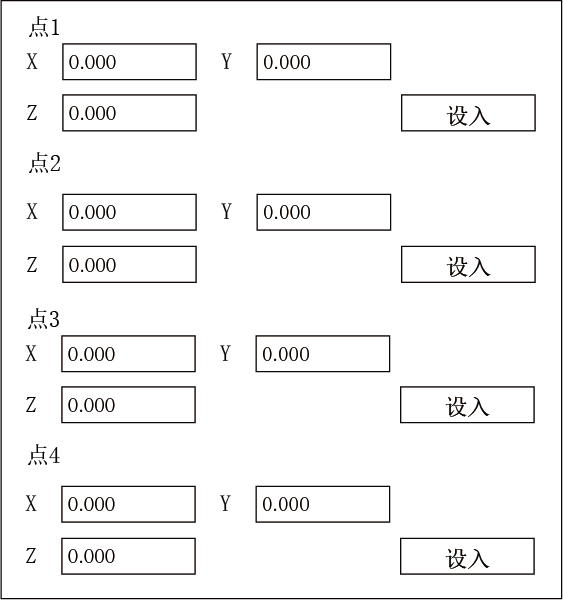

3、選擇並設置每個(ge) 軸上限製點位置，可直接編輯位置，也可在手動狀態下移動軸至目標點，再在停止?fàn)顟B(tài)下設入位置。

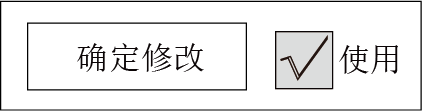

4、設置好所有軸的限製點後，勾選使用框並點擊【確定修改】按鈕。
