機械手控製係統製動電阻/開關電源尺寸及安裝方式

[ 發布日期：2021-11-09 ] 來源: 【打印此文】【關閉窗口】

yl34511线路中心係列機械手控製係統開關(guan) 電源包含單路/雙路，50W/100W兩 款開關(guan) 電源；製動電阻有120W/200W/300W選擇，各功率段產(chan) 品尺寸及安裝方式如下：

開關(guan) 電源尺寸及安裝方式

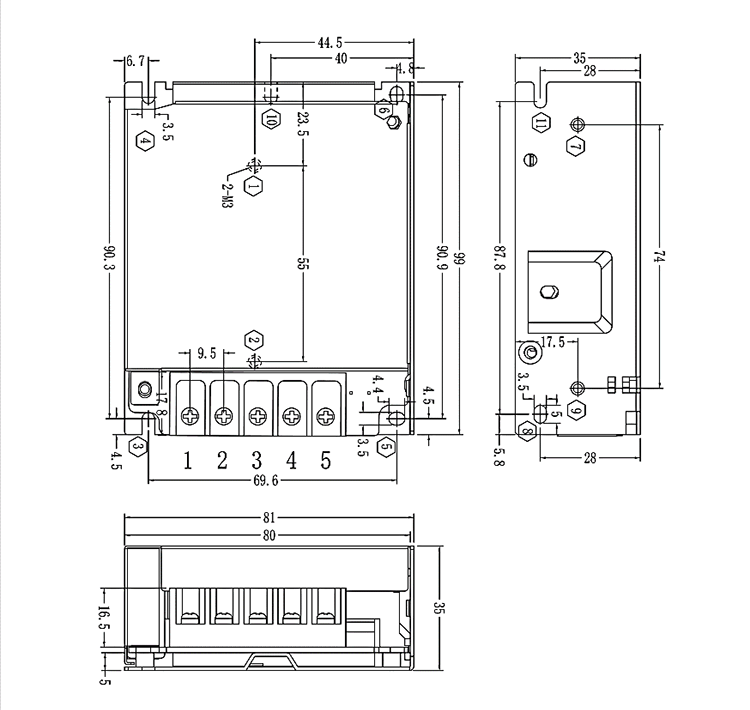

單路開關(guan) 電源圖（50W）

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

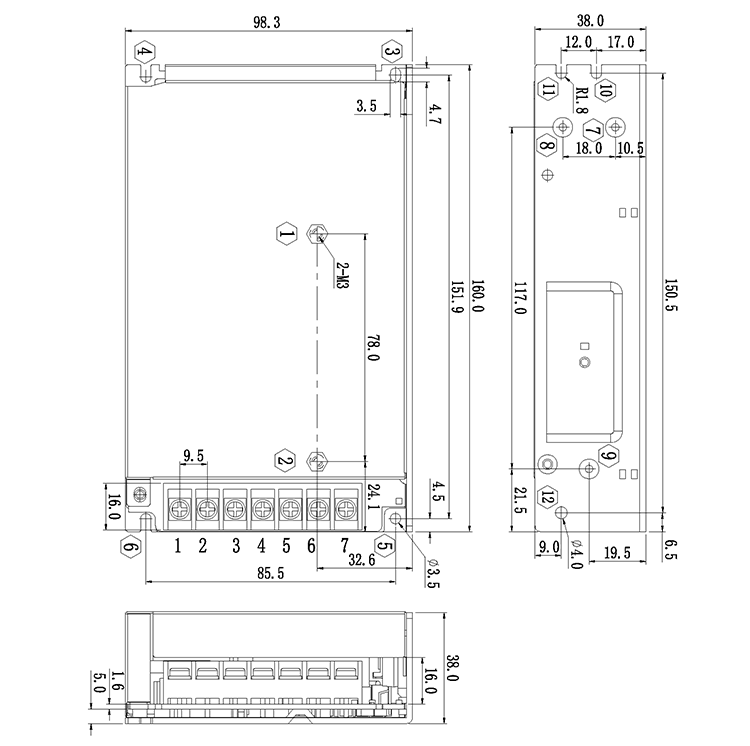

雙路開關(guan) 電源圖（100W）

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

製動電阻尺寸及安裝方式

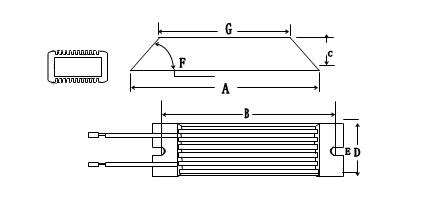

120W製動電阻

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	c±1.0	D±1.0	E±0.5	F	G±1.0	0.1～20K
RXLG	120	185	170	20	40	5.6	45°	155	0.1～20K

安裝

方式

螺絲

規格

螺絲

長度

安裝

扭矩

螺絲

固定

8mm

7.5kgf.cm

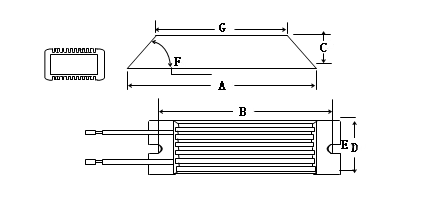

200W製動電阻

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	C±1.0	D±1.0	E±0.5	F	G±1.0	0.1～20K
RXLG	200	165	147	30	60	5.6	45°	119	0.1～20K

安裝方式

螺絲 規格

螺絲

長度

安裝

扭矩

螺絲 固定

8mm

7.5kgf.cm

300W製動電阻（QC-S2E特殊應用）

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	c±0.5	D±0.5	E±0.5	F	G±1.0	0.1～20K
RXLG	300	215	203	30	60	5.5	45°	175	0.1～20K

安裝

方式

螺絲

規格

螺絲

長度

安裝

扭矩

螺絲

固定

8mm

7.5kgf.cm
