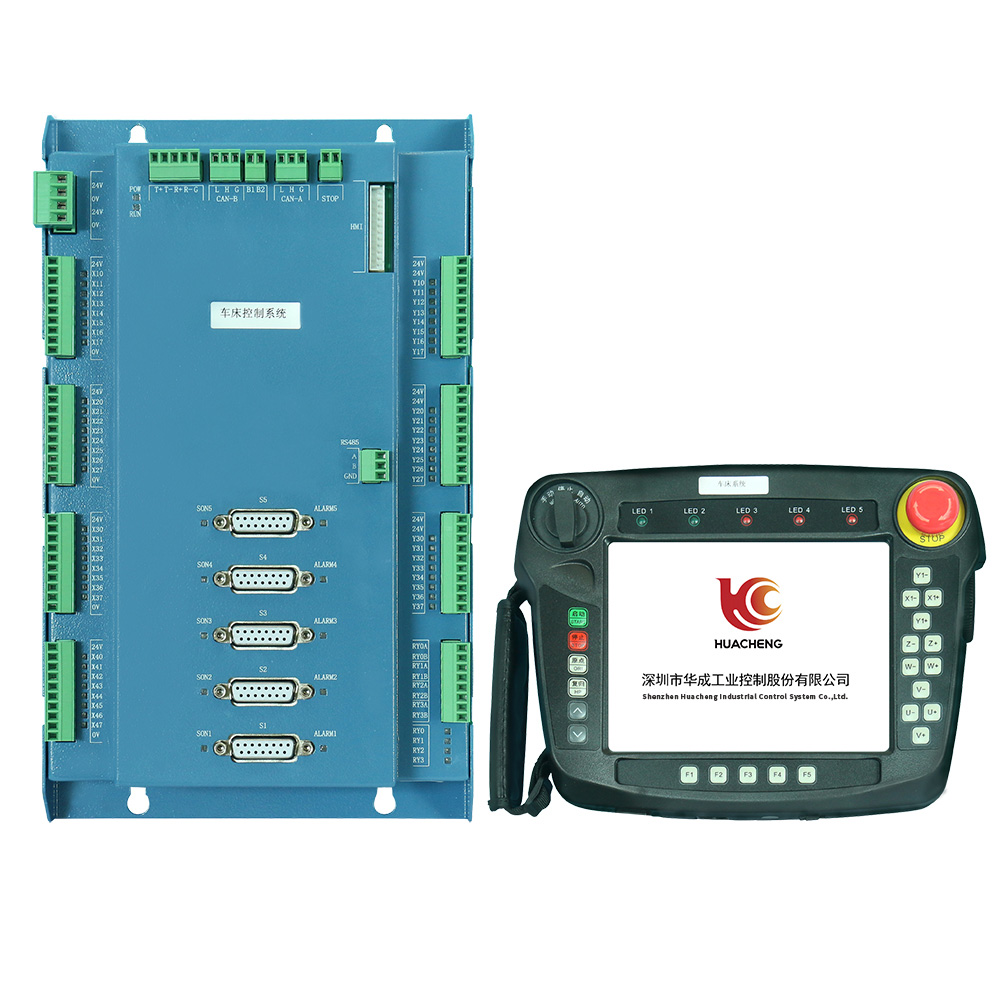

車床上下料機械手控製係統集成了豐 富高效的運動指令和邏輯指令，可完成複雜邏輯動作編程。按需擴展60-320個(ge) IO點，6路DA輸出，確保係統高精度地完成運動控製和及時響應外部輸入信號。豐 富的擴展通訊接口，可以靈活配合其他生產(chan) 輔助設備使用。
產(chan) 品特點
8寸LCD，中英文顯示，人機界麵友好；
DSP+FPGA控製：係統響應速度更快，動作控製精度更高，控製精度0.001mm；
新版示教模式：全新的指令模式，更加豐 富完善的示教指令；
堆疊功能：預置多種堆放方式，簡化不同產(chan) 品的堆放示教；
豐 富的保護功能，自動檢測機器運行狀態，及時顯示故障報警及原因，確保長期安全穩定運行；
5軸伺服控製，精度更高，速度更快；
可擴展IO：可外接4塊IO板，支持控製更多的外部設備；
支持CAN，RS485等拓展外部伺服控製；
U盤升級：可隨時更新係統，持續獲得穩定支持；
支持注冊(ce) 功能；
更多層級、更完善的用戶管理功能；
可定製的安全模塊，可根據自身需求預置安全檢查策略；
可定製的曲線路徑規劃，廠家可根據產(chan) 品特點預置不同的軌跡生產(chan) 方案，簡化示教步驟，降低操作難度；
U盤導參數：機器參數、模號程序等均可通過U盤在不同機器間導入導出，使調節更加快捷、高效。
規格參數
項目
| 指標 |
RTEX運動控製
|
支持的電機驅動器種類 | AC伺服電機 |
最高節點數
| 5個(ge) 節點 |
最長脈衝 線長度 | 10m |
接頭及電纜
| RJ458芯，STP(帶屏蔽網) |
Motin
|
插補
| 5軸直線插補/3軸空間插補 |
運動 | 5軸可同步進行位置運動 |
位置比較訊號
| 500KHz的速度適用於 所有軸 |
軟件
|
人機界麵 | 上下料機械手專(zhuan) 用手控器(帶軟件)
|
其他規格
|
認證
| CE（申請中）
|
尺寸 | 280*170*25
|
消耗功率 | 24V 2A
|
操作溫度 | 0-60℃
|
