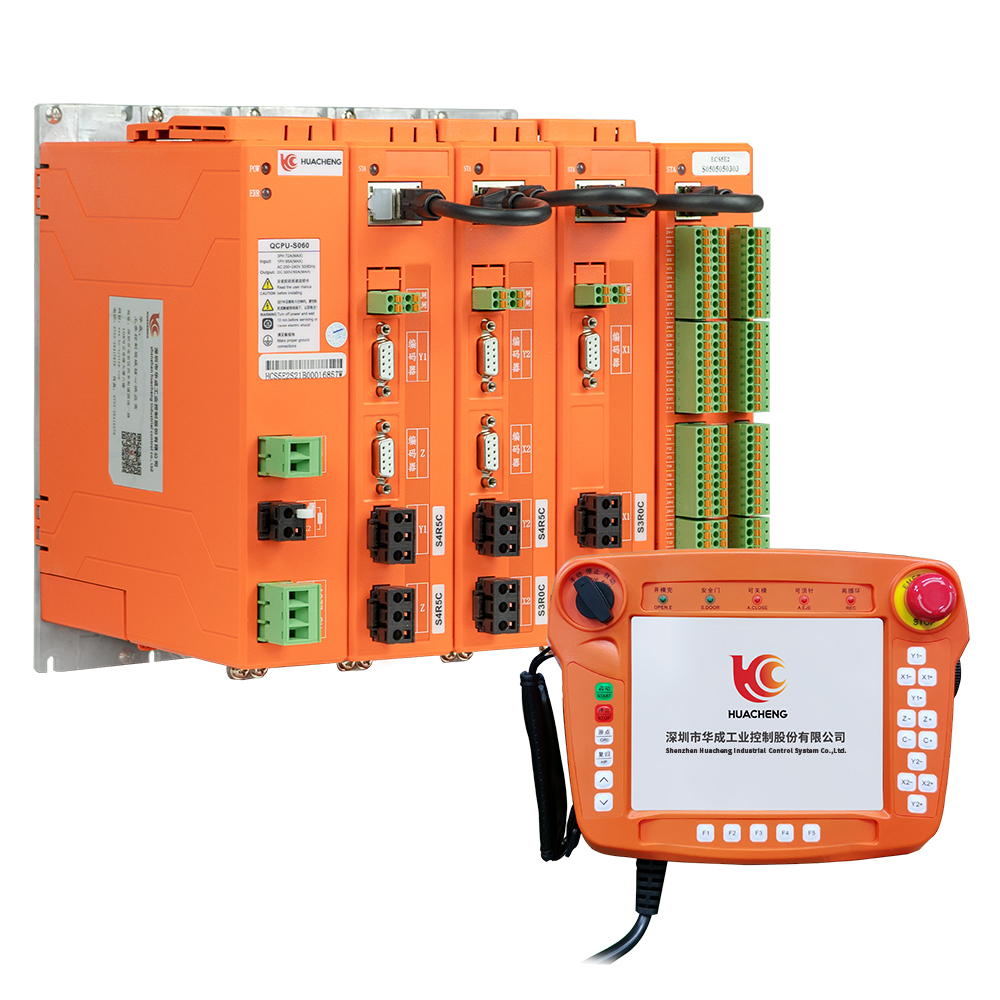

EC-S5五軸注塑機械手控製係統

可支持?jǐn)U展1~8軸；
專 利外觀結構，軸數靈活搭配；
32路標準輸入，32路標準輸出?？稍雠湟粔KIO板；
支持增量和絕對值電機；
功率覆蓋100W-1800W；
總線式架構。

EC係列驅控一體 注塑機械手控製係統，yl34511线路中心自主研發的EtherCAT總線型運動控製係統，根據注塑機機械手取出和埋入應用而開發的，內(nei) 置有專 有鎖模安全電路，配合軟件邏輯，做到雙重鎖模安全防護。人機界麵符合注塑機生產(chan) 工藝特性，直觀清晰，靈活示教。有專 用注塑機的IO交互接口，可選配EU67標準注塑機信號板卡【兼容EU12】桁架式機械手專 用運動控製算法，精度可達到0.01mm。

產(chan) 品特點

1. 可支持?jǐn)U展1~8軸；

2. 專 利外觀結構，軸數靈活搭配；

3. 32路標準輸入，32路標準輸出。可增配一塊IO板；

4. 支持增量和絕對值電機；

5. 功率覆蓋100W-1800W；

6. 總線式架構。

產(chan) 品參數

型號	EC-S5
應用範圍	注塑取出行業(ye) 、高精度模內(nei) 嵌件行業(ye) 、高速取出、模內(nei) 貼標注塑行業(ye)
規格尺寸	長寬高：249.4251.1192
重量	6.94KG
額定電壓	AC220V
通信	EtherCAT、485通信
控製	位置控製
I/O	32路輸入32路輸出

注意：用戶需要自行評估IO電源是否超出標配50W，如超出，則需要自行更換大功率電源。

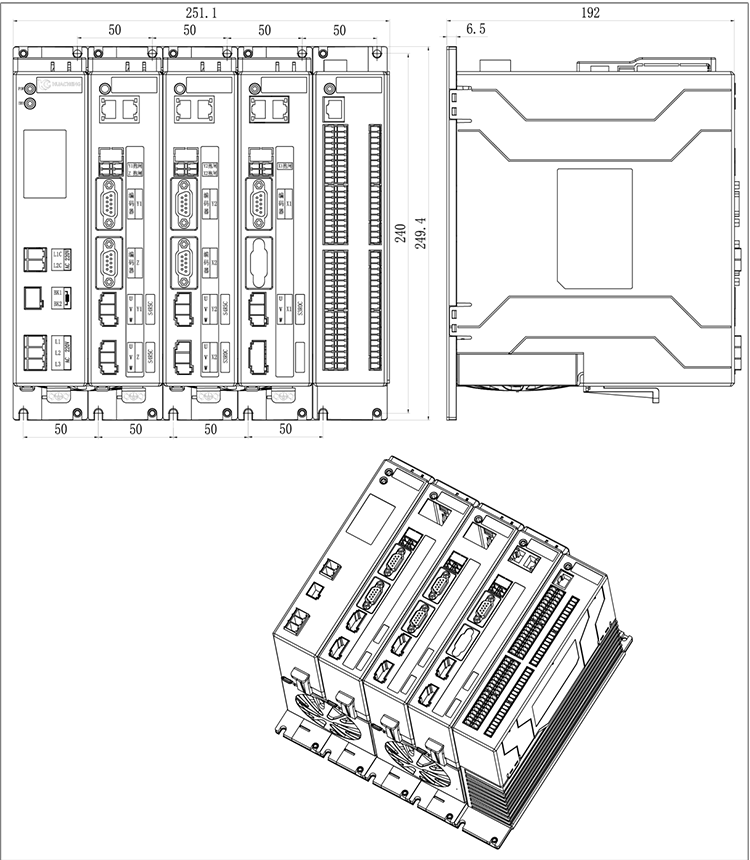

主控尺寸圖：

安裝方式	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	M5	8mm	7.5kgf.cm

手控器尺寸圖：

單路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

雙路開關(guan) 電源圖：

安裝方式	安裝位號	螺絲 規格	螺絲 長度	安裝扭矩
螺絲 固定	①--② ⑦--⑨	M3	5mm	6.5kgf.cm
螺絲 固定	③--⑥ ⑩--?	M3	3mm	7kgf.cm

製動電阻尺寸圖：

型號	25℃-40℃額定功率(W)	外形尺寸							阻值範圍
		電阻體							阻值範圍
		A±1.0	B±1.0	C±1.0	D±1.0	E±0.5	F	G±1.0	0.1～20K
RXLG	200	165	147	30	60	5.6	45°	119	0.1～20K

產(chan) 品安全認證——CE認證報告

名稱
版本
類型
格式
日期
下載

EC-S3/S5用戶使用手冊（英文版）V4.1
V4.1
說明書
2022/07/15

EC-S3/S5用戶使用手冊（中文版）V4.2
V4.2
說明書
2022/08/05

EC-S3/S5產品塑膠壓鑄型外觀3D圖紙
3D圖紙
2022/05/05
