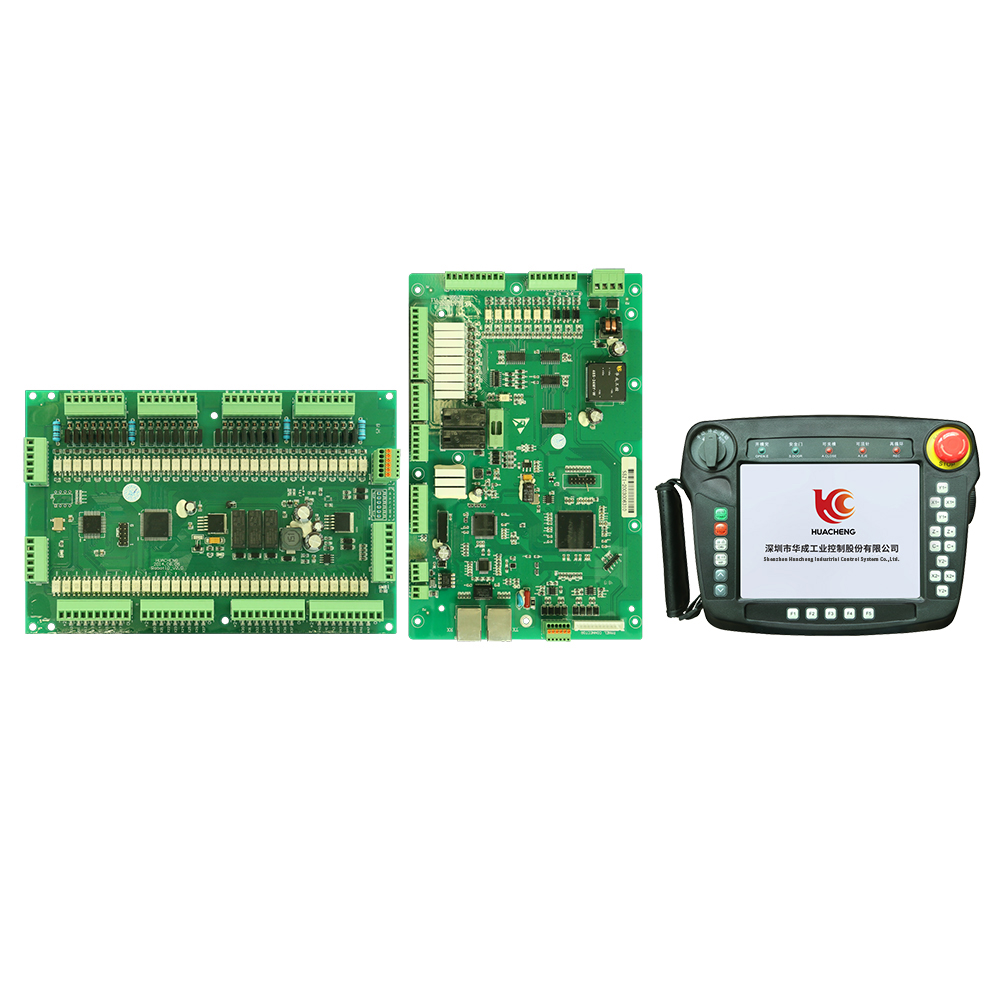

RC-SX注塑機總線控製係統

支持1-8軸；
支持鬆下RTEX總線；
32路標準輸入，32路標準輸出；可增配一塊IO板；
DSP+鬆下RTEX專 用芯片架構，最高通信速度可達100MHz，滿足高精高速控製；
支持增量和絕對值電機；

產(chan) 品係列根據注塑機機械手取出和埋入應用而開發的，特別適配鬆下RTEX伺服的專 用係統。產(chan) 品支持1-8軸的注塑機機械手應用。內(nei) 置有專 用鎖模安全電路，配合軟件邏輯，做到雙重鎖模安全防護。

人機界麵符合注塑機生產(chan) 工藝特性，直觀清晰，靈活示教。專 用注塑機IO交互接口，可選配EU67標準注塑機信號板卡（兼容EU12）桁架式機械手專 用運動控製算法，精度可達到0.01mm。

產(chan) 品特點

·支持1-8軸；

·支持鬆下RTEX總線；

·32路標準輸入，32路標準輸出；可增配一塊IO板；

·DSP+鬆下RTEX專 用芯片架構，最高通信速度可達100MHz，滿足高精高速控製；

·支持增量和絕對值電機；

應用範圍：廣泛應用於 注塑、機床、水平多關(guan) 節等領域。

規格參數

項目	指標
RTEX運動控製
支持的電機驅動器種類	AC伺服電機
最高節點數	6個(ge) 節點
最長網絡環長度	100m
最長節點間長度	50m
接頭及電纜	RJ458芯，STP(帶屏蔽網)
Motin
插補	6軸直線插補/2軸圓弧插補
運動	6軸可同步進行位置運動
位置比較訊號	500KHz的速度適用於 所有軸
軟件
人機界麵	注塑機械手專 用手控器(帶軟件)
其他規格
尺寸	16924010
消耗功率	24V 2A
操作溫度	0-60℃

名稱
版本
類型
格式
日期
下載

MULTI-Axial Picker Instruction【RTEX】 V4.2
V4.2
說明書
2021/11/04

RTEX(HC-S5R)網絡通信式機械手控製係統說明書V1.0
V1.0
說明書
2021/11/04
